产品名称: 三级承装修试电力资质设备
产品时间: 2020-06-11
产品型号:
产品特点: 三级承装修试电力资质设备本装置在电抗器上安装了间隙传感器,在控制台上可直接读出铁芯的间隙,以指导操作,另外还安装了间隙限位开关及指示。

三级承装修试电力资质设备 的详细介绍

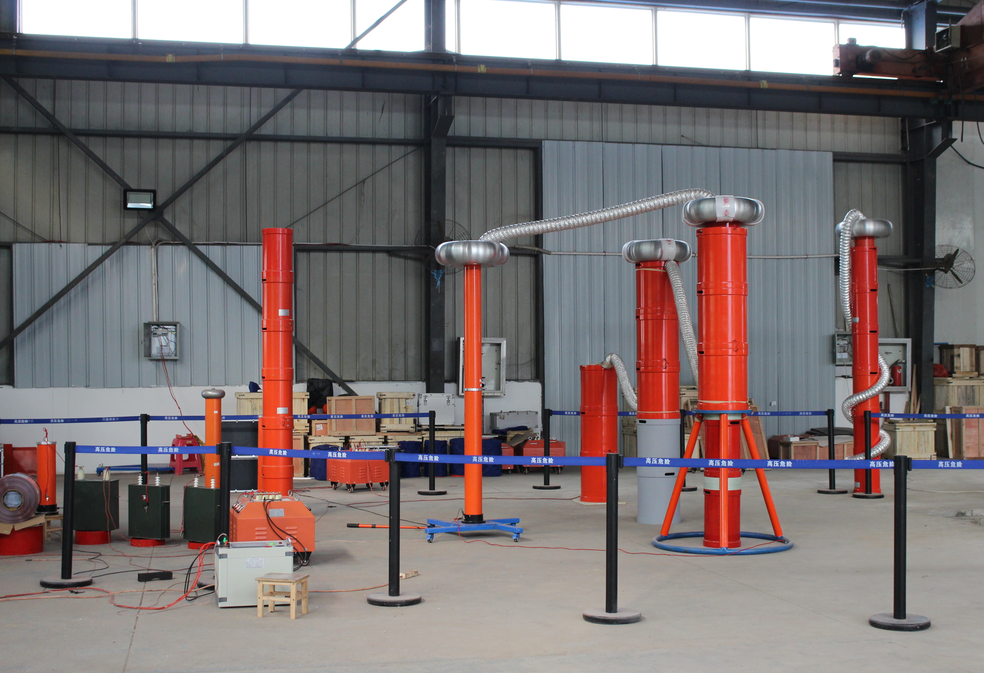

三级承装修试电力资质设备

主要功能:

(1)电抗器铁芯间隙遥测功能:

本装置在电抗器上安装了间隙传感器,在控制台上可直接读出铁芯的间隙,以指导操作,另外还安装了间隙限位开关及指示。

(2)耐压时间到自动降压功能:

耐压计时采用数显计时器。且当到达耐压时间时,系统会自动降压

零位合闸、零起升压功能:

具有零位限位功能,如果调压器不在零位,高压输出按钮无法合上,保证系统是从零起升压。

过流保护功能:

系统装有电磁式过流继电器,此继电器抗干扰能力强,动作迅速,避免试品不受过流的损伤。

产品用途:

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

三级承装修试电力资质设备

容量确定:

110kV/240mm2电缆600m,电容量≤0.08μF,试验频率为30-300Hz,试验电压128kV。

使用电抗器4节串联2组并联,此时电感量=92*4/2=184H

f=1/2π√LC=1/(2×3.14×√184×0.08×10-6)=41.5Hz。

I=2πfCU试 =2π×41.5×0.08×10-6×128×103=2.7A

主要用于以下方面:

1、6kV-500kV高压交联电缆 的交流耐压试验

2、发电机 的交流耐压试验

3、GIS和SF6开关 的交流耐压试验

4、6kV-500kV变压器 的工频耐压试验

5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

序号

机具设备名称

单位

数量

规.格

高压发生设备

1

直流髙压发生器

1

DC: 200kV/3mA

1

DC: 120kV/2mA

2

工频耐压试验装置

1

AC: lOkVA/lOOkV

1

AC:5kVA/50kV

3

变频串联谐振试验成套装置

1

500kVA/200kV/2. 5A 30~300Hz

4

感应耐压试验装置

1

5kVA/360V 150Hz

电气测量仪器

1

高压介质损耗测试仪

2

1、    介质测量精度为1%

2、    电容量精度为0.5%

3、抗千扰变频

2

回路电阻测试仪

2

DC:彡100A

3

互感器伏安特性测试仪

1

1100V/5A

4

接地电阻测试仪

1

异频法

5

电容电感测试仪

1



6

接地导通测试仪

1

DC: 1A

7

变压器直流电阻测试仪

2

DC:彡10A

8

变压器变比测试仪

1

数字式0. 5级

9

变压器绕组变形测试仪

1

'                频响法

10

有载分接开关测试仪

1

I彡1A

11

断路器特性测试仪

2



12

氧化锌避雷器阻性电流测试 仪

1



13

三相继电保护测试仪

1

三相电压电流各2组

14

雷击计数器校验仪

1



15

绝缘电阻测试仪

2

DC: 0—5000V 200G(Q) 短路电流彡3mA
